Markisen Wandmontage auf druckfestem Untergrund Lochstein Ziegel , Hochlochziegel o. Lochstein Kalksandstein

Fachgerechte Wandmontage Markise auf druckfestem Untergrund Hochlochziegel HLZ12 oder Lochstein Kalksandstein ohne Wärmeisolierung mit  Gewindestangen und Injektionskleber für Markisen mittlerer Größe maximale Breite 650 cm und Ausfall 400 cm

Markisen Montagematerial:

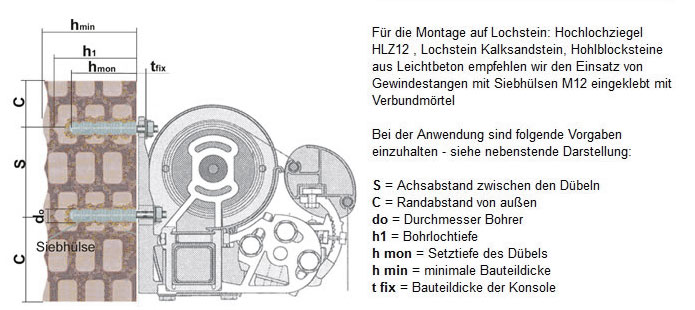

Markisen Wandmontage auf Lochstein

Leistungsdaten:

Bohrernenndurchmesser

d0

20

[mm]
min. Bohrlochtiefe

h1

95

[mm]
Schraubenlänge in Abhängigkeit von h iso+t fix

berechnen siehe unten

[mm]
Setztiefe

hmon

75

[mm]
Maximale Dicke der Wärmedämmung   hiso

 150

 [mm]
max. Dicke des Anbauteils

t fix

variabel

[mm]
Randabstand min.

C

Minimaler Randabstand 50 mm mit Auflast z .B Aufliegende Betondecke / 200 mm ohne Auflast [mm]
Achsabstand min.

S

Minimaler Achsabstand 100 mm / bei reduzierter zentr. Zuglast 50 mm - (die Achsabstände dürfen bei Minderung der Zuglast minimiert werden) [mm]

Minimale Bauteildicke

 hmin

130

 [mm]

Berechnung Länge der Gewindestange:
Länge = h mon+t fix + 10 mm
Die exakte Länge der Gewindestange muss vor

der Montage in den meisten Fällen
zugesagt werden


Zuglast

zentrische Zuglast Ziegel 1600 N / Kalksandstein 1400 N mit Auflast z .B Aufliegende Betondecke ohne Auflast Ziegel 1000 N / Kalkstandstein 800 N

 [N]
Anzugsdrehmoment

 40

 [N]

Erforderliches Montagematerial komplett:



Injektionskleber FISCHER  FIS V 300 T

Injektsionskleber Fischer



Gewindestangen M12 A4 - Edelstahl in passender Länge:

Berechnung der exakten Länge siehe oben. Standardlängen müssen gegebenenfalls auf tatsächlich erforderliche Länge abgesägt werden.

 Gewindestange Edelstahl V2A Länge 120 mm




Ankerhülse FIS H 20x85

Ankerhülse-Siebhülse





Hinweis:

Für die Berechnung der oben aufgeführten Daten wurden die Dichten und Materialfestigkeiten von Hochlochziegel HLZ 12 und Kalkstandstein KLS 12 zu Grunde gelegt. Es ist für die Bemessung des richtigen Montagematerials auf jeden Fall notwendig die Dichte u. Festigkeitsdaten des  Untergrundes abzuklären Setzen Sie sich hier auch mit dem Lieferanten der Mauersteine in Verbindung.

Auf Grund der geringen Zuglastbelastung des Untergrundes von nur 1600 N pro obere Schraube an den Markisenkonsolen und den entstehenden Querlasten, ist hier in der Regel ein Veränderung bzw. Anpassung der Montagekonsolen notwendig. Es müssen die Abstände der Befestigungsbohrungen und die Anzahl der Bohrungen erhöht werden. Sprechen Sie hier auf jeden Fall mit Ihrem Markisenlieferant  und lassen Sie sich die Zuglasten , Querlasten und Konsolenausführungen berechnen.

Anwendung - Video Gewindestange - Lochstein Injektionskleber
