Markisen Wandmontage druckfest auf Porenbeton

Fachgerechte Markisenmontage - druckfester Untergrunde auf Porenbeton PB2 mit Gewindestangen und Injektionskleber für Markisen mittlerer Größe maximale Breite 650 cm und Ausfall 350 cm

Hinweis: Eine Markisenmontage auf Porenbeton Hohlblocksteine ist immer eine Gewissensfrage. Grundsätzlich besteht hier immer ein hohes Restrisiko, dass die Befestigung schon bei geringer Überlastung versagt und die Gewindestangen ausbrechen. Es muss mit größter Sorgfalt und Genauigkeit gearbeitet werden. Äußerst wichtig ist die vollständige und gründliche Reinigung des Bohrloches bevor der Klebstoff eingespritzt wird.



Empfohlenes Montagematerial

Montagematerial Markisenmontage Porenbeton

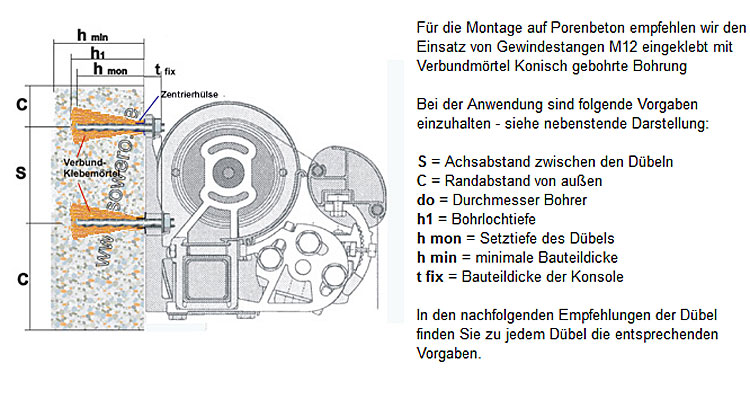

Technische Daten - Setzanweisung

Markisenmontage Porenbeton

Leistungsdaten:

Bohrernenndurchmesser

d0

14
mit Konusbohrer

[mm]
min. Bohrlochtiefe

h1

90

[mm]
Schraubenlänge in Abhängigkeit von t fix

berechnen siehe unten

[mm]
Setztiefe

hmon

80

[mm]
max. Dicke des Anbauteils

t fix

variabel

[mm]
Randabstand min.

C

Minimaler Randabstand 50 mm mit Auflast z .B Aufliegende Betondecke / 200 mm ohne Auflast [mm]
Achsabstand min.

S

Minimaler Achsabstand 200 und
50 mm bei Bildung einer Dübelgruppe
[mm]

Minimale Bauteildicke

 hmin

110

 [mm]

Berechnung Länge der Gewindestange:
Länge = h mon+t fix + 10 mm
Die exakte Länge der Gewindestange muss vor

der Montage in den meisten Fällen
zugesägt werden


Zentrische Zuglast obere Konsolenbohrungen


max. 1600 N

 [N]
Anzugsdrehmoment

 40

 [N]
Erforderliches Montagematerial komplett:


Konusbohrer für konische Bohrlöcher:


Konusbohrer für Markisenmontage





Online Bestellen




Bürste für Bohrlochreinigung:

Reinigungsbürste Bohrloch




Online Bestellen



Aublaspumpe Bohrloch:



Ausblaspumpe Bohrloch





Online Bestellen





Injektionskleber FISCHER  FIS V 300 T

Injektsionskleber Fischer







Online Bestellen







Gewindestangen M12 A4 - Edelstahl in passender Länge:

Berechnung der exakten Länge siehe oben. Standardlängen müssen gegebenenfalls auf tatsächlich erforderliche Länge abgesägt werden.

 Gewindestange Edelstahl V2A Länge 120 mm









Online Bestellen








Zentrierhülse PBZ:
Zentrierhülse











Online Bestellen







Hinweis:

Für die Berechnung der oben aufgeführten Daten wurden die Dichten und Materialfestigkeiten von Porenbeton PB2  zu Grunde gelegt. Es ist für die Bemessung des richtigen Montagematerials auf jeden Fall notwendig die Dichte u. Festigkeitsdaten des  Untergrundes abzuklären Setzen Sie sich hier auch mit dem Lieferanten der Mauersteine in Verbindung.

Auf Grund der geringen Zuglastbelastung des Untergrundes von nur 1600 N pro obere Schraube an den Markisenkonsolen und den entstehenden Querlasten, ist hier in der Regel ein Veränderung bzw. Anpassung der Montagekonsolen notwendig. Es müssen die Abstände der Befestigungsbohrungen und die Anzahl der Bohrungen erhöht werden. Sprechen Sie hier auf jeden Fall mit Ihrem Markisenlieferant  und lassen Sie sich die Zuglasten , Querlasten und Konsolenausführungen berechnen.

Anwendungsvideo Verankerung mit konischen Bohrungen in Porenbeton
