Markise Deckenmontage auf druckfestem Untergrund Beton

Für Markisenmontage bzw. Markisenbefestigung von mittleren bis großen Markisen max. 650 cm Breite und Ausfall 400 cm an die Decke auf gerissenem Beton Zugzone, mit einer maximalen Zuglast auf die vorderen Schrauben der Konsole von 6000-9000 N je nach Setztiefe ,empfehlen wir das System :

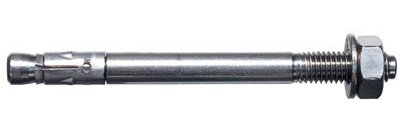

Bolzenanker FISCHER FAZ-12/10K A4 Edelstahl

Technische Information:

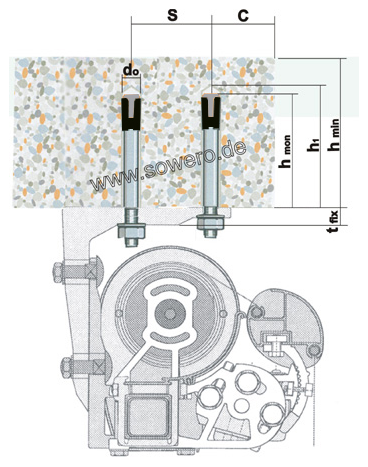

Technische Leistungsdaten Bez. Werte Einheit
Bohrlochtiefe h1 - Zuglast max 6000N
h1: 55 mm
- Zuglast max 9500N
h1: 75 mm
[mm]
Schraubenlänge - Ankerbolzen ls 90 [mm]
Setztiefe Ankerbolzen hmon - Zuglast max 6000N
hmon: 50 mm
- Zuglast max 9500N
hmon: 70 mm<>
[mm]
Bohrernenndurchmesser d0 12 [mm]
max. Dicke des Anbauteils t fix 10-15 mm je nach
Setztiefe
[mm]
Randabstand min. C 100 [mm]
Achsabstand min. S 60 [mm]
Min. Bauteildicke hmin 110 [mm]
Antrieb Schlüsselweite SW 19 [mm]
Maximale Zuglast gerissener Beton B25 in C20/25 6000-9000N je nach
Setztiefe
[N]
Anzugsdrehmoment 60 [N]
Erforderliches Montagezubehör:
Bolzenanker FISCHER FAZ-12/10K A4

Anwendungsvideo Fischer Bolzenanker FAZ
